气动隔膜泵高吸程装置包括一隔膜泵，其上设有一进口、出口，并与一进气管相连接，进气管与一气源输入管道相连通并依次通过一手动球阀、空气过滤调压阀和漏式球阀后与该隔膜泵的进气口相连接，在进口处连接一第一管道，该第一管道的另一开口竖直向下并连接一三通的第一端，该三通的第二端通过一气管与气源输入管道相连通，且该气管上设有一手动球阀和一空气过滤调压阀，三通的第三端连接竖直向下的第二管道，该第二管道上设有底阀。
第二管道低端还连有一滤清器。
底阀为单向阀。
气源为压缩空气。
气动隔膜泵高吸程节能装置能将泵的吸程提高20米，使用更加方便、节省能源、提高效益。

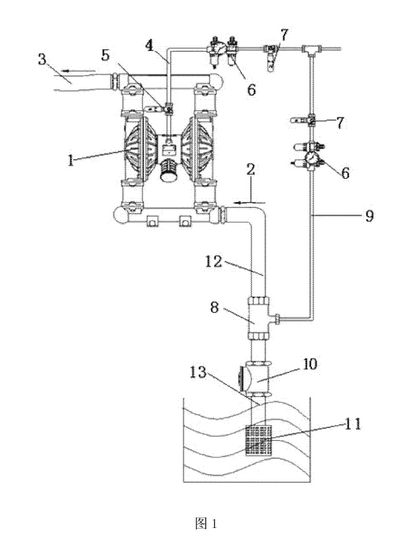

图1为结构示意图
图中：1，隔膜泵；2，进口；3，出口；4，进气管；5，漏式球阀；6空气过滤调压阀；7，手动球阀；8，三通；9，气管；10，底阀；11，滤清器；12，第一管道；13，第二管道。
具体实施方式
如图1所示，一种气动隔膜泵高吸程节能装置，包括一隔膜泵1，其上设有一进口2、出口3，并与一进气管4相连接，进气管4与一气源输入管道相连通并依次通过一手动球阀7、空气过滤调压阀6和漏式球阀5后与该隔膜泵1的进气口相连接，在进口2处连接一第一管道12，该第一管道12的另一开口竖直向下并连接一三通8的第一端，该三通8的第二端通过一气管9与气源输入管道相连通，且该气管9上设有一手动球阀7和一空气过滤调压阀6，三通8的第三端连接竖直向下的第二管道13，该第二管道13上设有底阀10。
本实施例中，第二管道13的低端设有一滤清器11，并竖直伸入水里，该滤清器由漏网组成，可防止杂物进入隔膜泵中，增加隔膜泵的使用寿命；底阀10为单向阀，使水吸入则不会落回；气源为压缩空气。
使用时，打开进气管上的手动球阀7和空气过滤调压阀6以及漏式球阀5，调节进气量，给隔膜泵1一定的气压，隔膜泵1开始工作，水被隔膜泵1吸起，进入隔膜泵1中，此时，隔膜泵1的吸程只能达到7.6米左右，无法将再低的水吸出；打开气管9上的手动球阀7和空气过滤调压阀6，调节气压，使空气成小气泡状从三通8中通过竖直的第一管道12进入隔膜泵1中，此刻隔膜泵1的吸程得到大大的提高，可以增加约20米的吸程。
本实施例的这一套气动隔膜泵高吸程节能装置系统，可成功地将船底20米以下的污水，源源不断的泵送到上面，运行非常平稳，使气动隔膜泵在船舶行业的使用，有了很好的前景；使气动隔膜泵在高吸程领域，有了可靠的保证，有可靠的实用价值。
